五金沖壓原材料在彎曲過程中外層受到拉應力，內層受到壓應力，從拉到壓之間有一既不受拉力又不受壓力的過渡層那就是中性層，中性層在彎曲過程中的長度和彎曲前一樣，保持不變，所以中性層是計算彎曲件展開長度的標準。

 中性層位置與變形程度有關，但彎曲半徑較大時，折彎角度較小時，變形程度較小，中性層位置靠近板料厚度的中心處，但彎曲徑彎小，折彎角度增大時，變形程度隨之增大，中性層位置逐漸向彎曲中收的內側移動，中性層到板料內側的距離用A表示。

 計算公式，展開長度=料內+料內+補償量

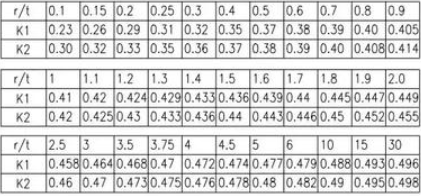

 1 中性層系數

 備注：k1適用于有頂?shù)椎膙形成u形彎曲，k2適用于無頂?shù)椎膙形彎曲，但通常我們習慣取k2值。

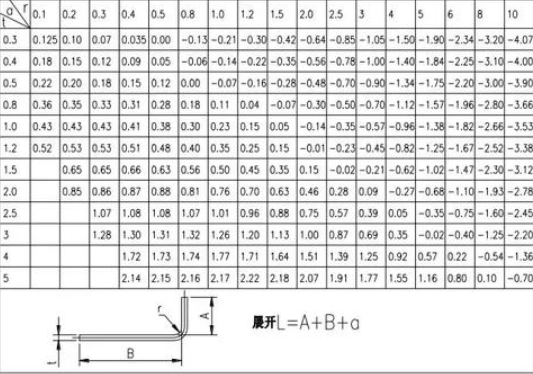

 2 壓彎90度角的修正系數a值

備注：此數據可單獨用于90度角的折彎修正，也可以與中性層系數互相檢查核對。

3 其余圖形展開計算方式

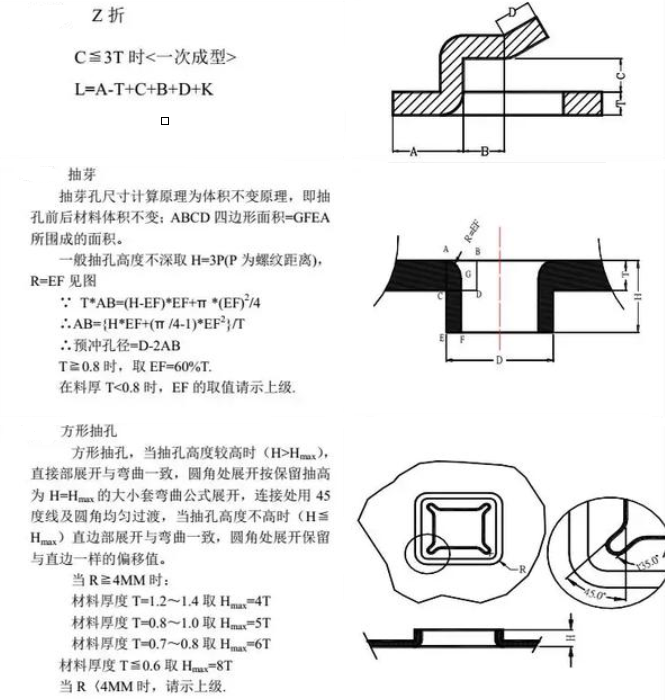

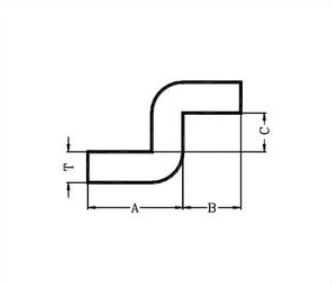

 Z折1，Z折展開計算考慮因素很多，比如R角大，是否壓料，是否有壓路，配合間隙，成型角度等等。方法計算如上，實際計算時可以參考以下幾點：

 當C等于5或大于5T時，一般分兩次成型，按兩個90度折彎計算，但是要考慮到折彎的強度。

L=A-T+C+B+2K

當3T小于C小于5T時<一次成型>

L=A-T+C+B+K

當C小于或等于3T時<一次成型>

L=A-T+C+B+K/2

當折彎角度為90度,r=0俗稱90 度清角時，各材料厚度對應的經驗值：

為了防止五金沖壓件的原料展開過程中的失誤，造成下料模的多次修改，特制定下料模的制作方式。
