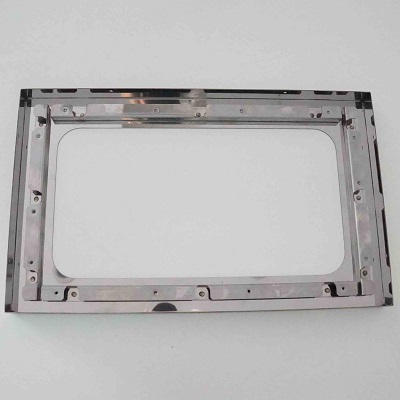

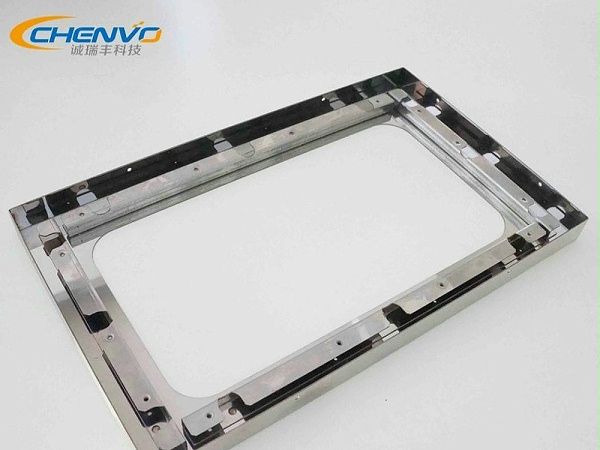

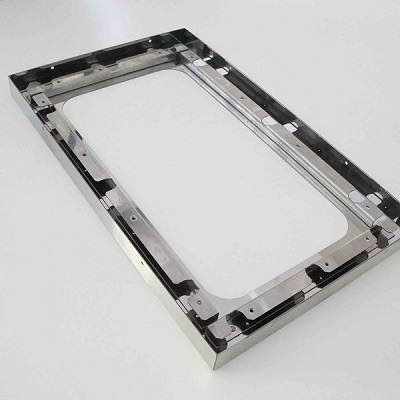

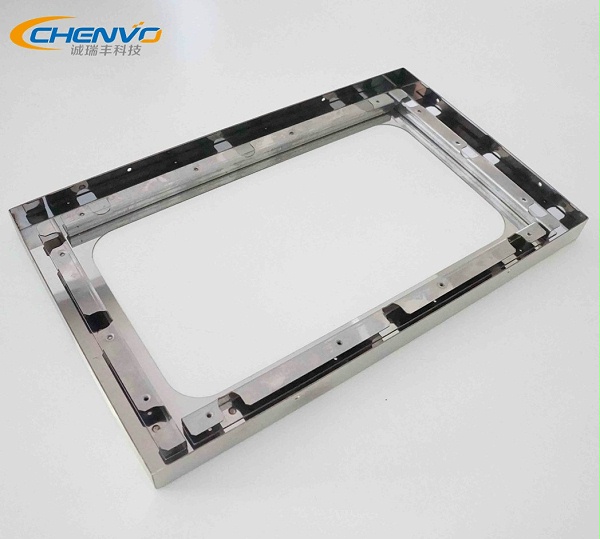

所示的不銹鋼鈑金加工件是誠瑞豐公司為ATM機取款模組而設計的一款底盤線槽安裝部件。本文主要從多方面展示該部件的參數、工藝以及一些常見問題。誠瑞豐公司承接各領域鈑金機箱的研發設計及非標定制生產。
價格：按圖紙報價
周期： 24小時
該部品具備以下特點：
（1）穩定性。不銹鋼沖壓件由原 材料不銹鋼沖裁而成，其具有的耐腐性性能可以保證在多重環境下（或長期常態下）的穩定不變形，這對于 ATM機 的精密結構部件來說是極為重要 ；
（2）美觀性。 經過打磨拋光后，制件具有良好的光亮效果，顯得美觀大氣?？梢杂米鳟a(chǎn)品的外觀件；
（3）焊接性。 良好的焊接性能可以滿足其在內部結構件多樣性嵌接以及成品組裝 。

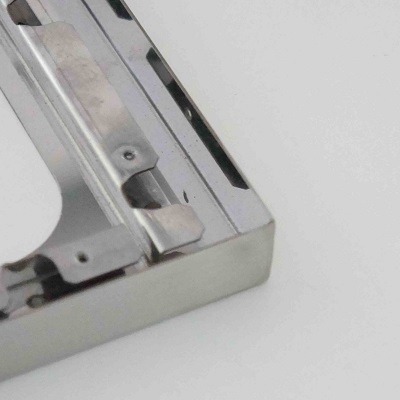

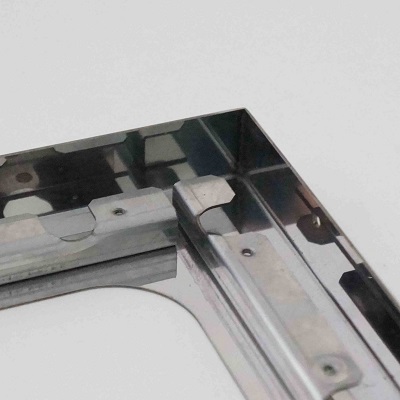

注：頁面底部更多產品詳細照片以展示不銹鋼鈑金件的產品特點。
| 產品尺寸 | 376*228*10mm | 展開尺寸 |
402*250*1.2mm |
|---|---|---|---|
| 產品材料 |
SUS304 |
材料厚度 |
1.2mm |
| 表面處理 |
拋光 |
加工難度 | 復雜 |
| 尺寸誤差 | ±0.3mm | 角度誤差 | ±0.5° |
|
序號 |
工藝 |
工藝說明及注意事項 |
|
1 |
數沖下料 |
通過數控沖床設定計算機，沖裁出不銹鋼鈑金件指定的形狀、數量和質量，該工序與產品的尺寸公差密切相關； |
|
2 |
去毛刺 |
將加工出來的平面鈑金件的刺狀物或飛邊除掉，毛刺高度必須控制在 0.2mm以下； |
|
3 |
鉗工 |
壓鉚工藝，讓部品與螺母（鉚釘）緊密結合，滿足客戶的組裝要求；； |
|
4 |
折彎成型 |
角度公差控制在0.3°范圍以?xún)?nèi)； |
|
5 |
組焊 |
本部品由3個不同部件組焊而成，焊點大小及高度誤差控制在0.2mm 以?xún)?nèi)； |
|
6 |
表面拉絲 |
提高部品外觀性，增強產品使用性能； |
|
7 |
脫脂 |
通過電離水全自動化噴淋清洗線去除表面油脂及污漬； |
|
8 |
品檢 |
全面檢查加工成品的尺寸誤差及表面劃痕等品質要求； |
|
9 |
包裝 |
不銹鋼鈑金件有包裝工程師設計的專屬包裝方案，旨在最大化避免產品在后續運作過程中產生的碰撞變形和表面刮花； |
1. 為什么說不銹鋼鈑金件的生產相 對來說較有難度
A 它的硬度相對于其它材料較高，不適合數沖下料方式，一般是激光切割下料；
B 在折彎時板材的反彈系數高；
C 在焊接時平面度相對于其它材料很難控制 ；
D 由于表面比較光滑，在進行鈍化、噴粉、噴漆之前要進行拉絲或打磨處理；
深圳市誠瑞豐公司具備23年的金屬結構件加工生產經驗，對于不銹鋼鈑金件的加工方法已經摸索出了獨有的生產工藝，大幅降低了生產過程中因操作不當而形成的損耗。
2. 不銹鋼鈑金件有幾種表面處理方式
A 表面本色白化處理： 在 不銹鋼加工過程中，經過各種氧化加工工藝后，表面會形成一層黑色的氧化皮，既影響美觀，又影響不銹鋼鈑金件的精密度，因此一般都會對氧化皮進行處理，一般有以下兩種方式 ：
① 噴砂法：主要是采用噴微玻璃珠的方法，物理作用 除去表面的黑色氧化皮。
② 化學法：使用一種無污染的酸洗鈍化膏和常溫?zé)o毒害的帶有無機添加劑的清洗液進行浸洗，達到不銹鋼本色的白化處理目的。
B 面鏡面光亮處理：分別有電解拋光、機械拋光和化學拋光三種拋光方式，根據產品的復雜程度和客戶要求，采用不同的工藝。
C 表面著色處理：著色處理 賦予了不銹鋼 鈑金件各種顏色，增加產品的花色品種，而且提高 了 產品耐磨性和耐腐蝕性 。
