精密鈑金加工件是一種泛行業應用部件，通過對不同需求的定制設計，將平面板材加工成特定狀態。在多種結構件的制造中，有許多參數設計問題，例如彎曲半徑、下擺、偏移量、孔和槽的尺寸、缺口和凸耳等，下面一起來探討一下。

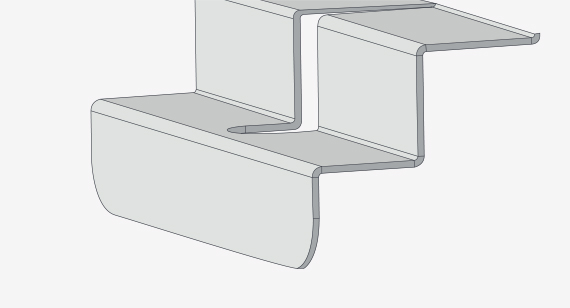

1、彎曲半徑

各種常見的彎曲半徑，彎曲角度上可執行正負1度的公差，但我們的彎曲半徑可達0.030英寸（0.762毫米），更具成本效益。部件長度至少為材料厚度的4倍，建議在彎曲處使用相同的半徑，并且長度必須至少為材料厚度的4倍。

2、下擺

鈑金加工形成開放式和封閉式折邊，其公差取決于下擺的半徑，材料厚度以及下擺附近的特征，我們建議最小內徑等于材料厚度，折邊返回長度應為材料厚度的6倍。

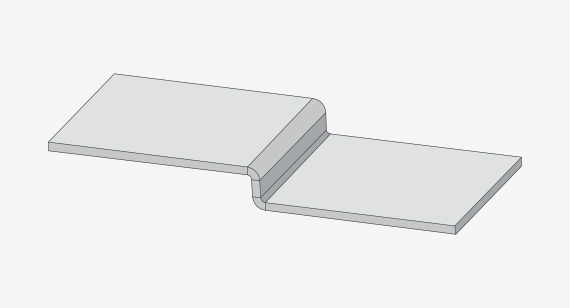

3、偏移量

偏移用在鈑金零件中創建Z形輪廓，我們將高度公差+/-0.012英寸（0.304毫米），從板件頂部偏移到輪廓，建議偏移0.030英寸（0.762毫米）。

其他標準選項包括：0.060英寸（1.524毫米）、0.093英寸（2.362毫米）、0.125英寸（3.175毫米）、0.187英寸（4.749毫米）、0.213英寸（5.410毫米）、0.250英寸（ 6.35毫米）、0.281英寸（7.137毫米）和0.312英寸（7.924毫米）。

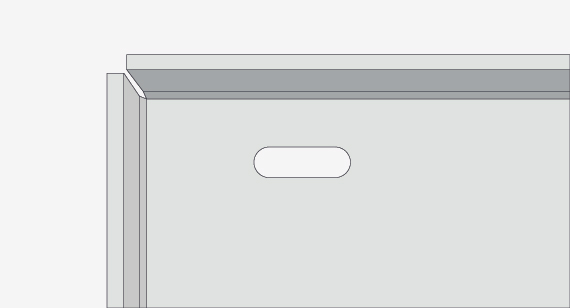

4、孔和槽

孔和槽的直徑至少應為材料的厚度，如果材料為0.036英寸（0.914毫米）或更薄，則孔距材料邊緣的距離應為0.062英寸（1.574毫米）；如果材料的厚度大于0.036英寸（0.914毫米），則孔距材料邊緣至少應為0.125英寸（3.175毫米），以避免變形。

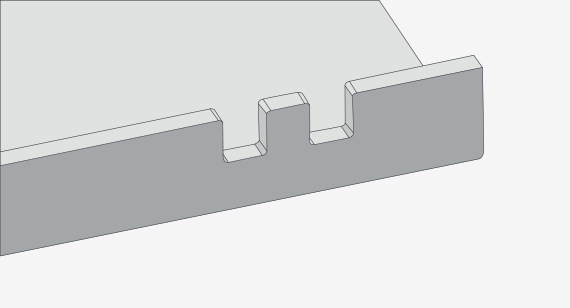

5、缺口和凸耳

凹口至少為材料的厚度或0.04英寸（1.016毫米）（以較大者為準），并且不得超過其寬度的5倍。凸耳至少為材料厚度的2倍或0.126英寸（3.200毫米）（以較大者為準），且長度不得超過其寬度的5倍。

6、s孔

我們提供加工和成形的孔-錐形孔，使螺釘，釘子或螺栓與表面齊平插入，建議使用以下標準角度之一，將孔的大直徑測量在0.090英寸（2.286毫米）和0.500英寸（12.7毫米）之間：82°、90°、100°和120°，成形的埋頭孔大直徑的公差為+/- 0.010 英寸（0.254mm）。

誠瑞豐精密鈑金加工26年，擁有豐富的定制設計經驗，歡迎聯系合作。
